16-550kW 400V قابل اعتماد سگ ماہی سلائینٹ یوچائی انجن ڈیزل جینسیٹ
اعلیٰ معیار کا مرکب لوہا
حصوں کی اچھی استعداد
دوہری پاور اسٹارٹ اپ کی حمایت کریں۔
ایک سلنڈر ایک سر کا ڈھانچہ
- سٹینڈرڈ
- کارکردگی
سٹینڈرڈ
- ISO 8528: AC جنریٹر سیٹ جو اندرونی دہن کے انجن کے ذریعے چلایا جاتا ہے
- IEC 60034-1: الیکٹریکل مشینوں کو گھومنے کے لیے بنیادی تکنیکی تقاضے
- YD/T 502: کمیونیکیشن ڈیزل جنریٹر سیٹ
- GB/T 20136-2006: اندرونی دہن انجن پاور اسٹیشن کے لیے عام ٹیسٹ کا طریقہ
فائدہ
- سگ ماہی کی سطح کو کم کرنے اور سگ ماہی کی وشوسنییتا کو بہتر بنانے کے لیے سلنڈر ہیڈ انٹیگریٹڈ واٹر آؤٹ لیٹ ڈیزائن کو اپنایں۔
- پسٹن کو اندرونی کولنگ آئل گزرنے کے ذریعے ٹھنڈا کیا جاتا ہے، جو پسٹن کے درجہ حرارت کو مؤثر طریقے سے کم کرتا ہے اور اس کی سروس کی زندگی طویل ہوتی ہے۔
- جنریٹر سیٹ کی کارکردگی کی سطح G3 کی ضروریات کو پورا کریں۔
- اعلی معیار کا مرکب کاسٹ آئرن سلنڈر بلاک اور سلنڈر ہیڈ، اعلی وشوسنییتا۔
- حصوں کی اچھی استعداد، اعلی درجے کی سیریلائزیشن، ایک سلنڈر ایک سر کی ساخت، کم جامع دیکھ بھال کی لاگت۔
- دوہری پاور اسٹارٹ اپ کی حمایت کریں۔
تمام انجن سسٹمز نے پروٹو ٹائپ اور فیکٹری ٹیسٹ پاس کر لیے ہیں۔
کارکردگی
| Parameter | یونٹ | کارکردگی | ||
| تعدد میں کمی | % | 3 ≤ | ||
| سٹیڈی سٹیٹ فریکوئنسی بینڈ | % | ≤0.5 | ||
| رشتہ دار فریکوئنسی سیٹنگ ڈراپ رینج | % | ≥3.5 | ||
| رشتہ دار تعدد کی ترتیب کی بڑھتی ہوئی حد | % | ≥2.5 | ||
| عارضی تعدد انحراف | 100% اچانک کمی کی طاقت | % | 10 + XNUMX | |
| اچانک بجلی | X-7 | |||
| تعدد کی وصولی کا وقت | s | 3 ≤ | ||
| رشتہ دار تعدد رواداری بینڈ | % | 2 | ||
| مستحکم حالت وولٹیج انحراف | % | ≤ ± 1 | ||
| وولٹیج کا عدم توازن | % | 1 | ||
| عارضی وولٹیج کا انحراف | 100% اچانک کمی کی طاقت | % | 20 + XNUMX | |
| اچانک بجلی | X-15 | |||
| وولٹیج کی وصولی کا وقت | s | 4 ≤ | ||
| وولٹیج ماڈلن | % | 0.3 | ||
| رشتہ دار وولٹیج کی ترتیب کی حد | % | ≤ ± 5 | ||
| تبدیلی کی وولٹیج ترتیب کی شرح | %/s | 0.2~1 | ||
| ٹیلی فون ہارمونک عنصر | ٹی ایچ ایف | % | <2 | |
| فون کو متاثر کرنے والے عوامل | TIF | - | <50 | |

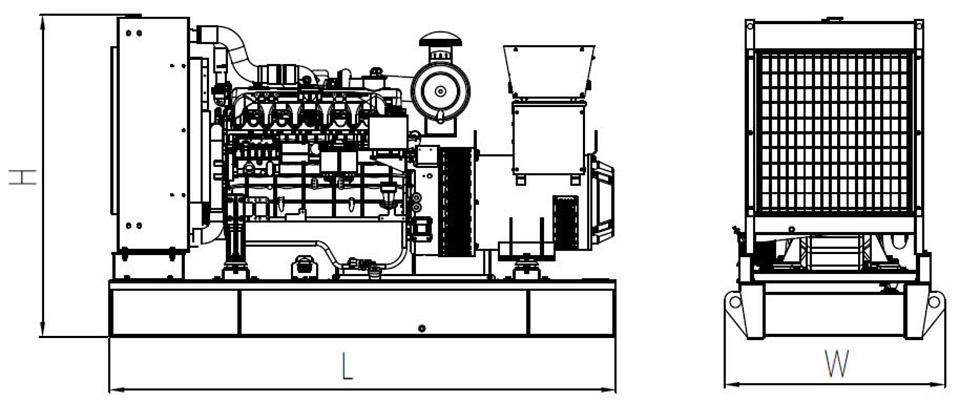

ڈرائنگ
آپریٹنگ ماحولیات
مین پاور (PRP) وہ زیادہ سے زیادہ طاقت ہے جسے یونٹ معیاری ماحول (ماحول کے دباؤ، رشتہ دار نمی، محیطی درجہ حرارت) کے حالات میں متغیر بوجھ کے ساتھ مسلسل کام کر سکتا ہے، اور ہر 10 گھنٹے میں 1 گھنٹے کے لیے 12% اوورلوڈ آپریشن کی اجازت دیتا ہے۔
- اونچائی: ≤1000m (جب>1000m، بجلی کی اصلاح کی ضرورت ہو)
- محیط درجہ حرارت: 40 ° C (جب> 40 ° C، بجلی کی اصلاح کی ضرورت ہو)
- نسبتا hum نمی: ≤60
- جب ڈیزل پیدا کرنے والے سیٹ کی آن سائٹ آپریٹنگ شرائط مندرجہ بالا شرائط کو پورا نہیں کرتی ہیں، تو جنریٹر سیٹ کی آؤٹ پٹ پاور کو درست کیا جانا چاہیے، اور آخر میں گتانک کو درست کیا جانا چاہیے، براہ کرم ہم سے مشورہ کریں۔
| جینسیٹ ماڈل | پرائم پاور (کلو واٹ) | اسٹینڈ بائی پاور (کلو واٹ) | پاور فیکٹر | درزا دیا گیا ہے وولٹیج | فرکوےنسی | طول و عرض (L × W × H) (ملی میٹر) | وزن (کلو) | انجن ماڈل | سلنڈروں کی تعداد | بور × اسٹروک (ملی میٹر) | بے گھر ہونا (L) | ایندھن کی کھپت (g/kW) | رفتار تیز | کولنگ سسٹم | شروع کرنے کا طریقہ |
| یوچائی جینسیٹ خاموش انداز (400V) | |||||||||||||||
| ATYS-Y16F | 16 | 18 | 0.8 | 400V | 50HZ | 2500L × 980W × 1580H | 1028 | 4 ڈی 24 جی 6۔ | 4 | 87 * 103 | 2.45 | 1500 | پانی کی کولنگ | بجلی کا آغاز | |
| ATYS-Y20F | 20 | 22 | 0.8 | 400V | 50HZ | 2500L × 980W × 1580H | 1068 | 4 ڈی 24 جی 7۔ | 4 | 87 * 103 | 2.45 | 1500 | پانی کی کولنگ | بجلی کا آغاز | |
| ATYS-Y24F | 24 | 26 | 0.8 | 400V | 50HZ | 2500L × 980W × 1580H | 1125 | 4D24TG2 | 4 | 87 * 103 | 2.45 | 1500 | پانی کی کولنگ | بجلی کا آغاز | |
| ATYS-Y30F | 30 | 33 | 0.8 | 400V | 50HZ | 2500L × 1020W × 1580H | 1210 | 4D24TG0 | 4 | 87 * 103 | 2.45 | 1500 | پانی کی کولنگ | بجلی کا آغاز | |
| ATYS-Y45F | 45 | 50 | 0.8 | 400V | 50HZ | 2700L × 1020W × 1580H | 1420 | YC4D80-D34۔ | 4 | 105 * 115 | 4.21 | 1500 | پانی کی کولنگ | بجلی کا آغاز | |
| ATYS-Y50F | 50 | 55 | 0.8 | 400V | 50HZ | 2700L × 1020W × 1580H | 1450 | YC4D90-D34۔ | 4 | 108 * 115 | 4.21 | 1500 | پانی کی کولنگ | بجلی کا آغاز | |
| ATYS-Y60F | 60 | 66 | 0.8 | 400V | 50HZ | 2700L × 1020W × 1580H | 1495 | YC4D105-D34۔ | 4 | 108 * 115 | 4.21 | 1500 | پانی کی کولنگ | بجلی کا آغاز | |
| ATYS-Y70F | 70 | 77 | 0.8 | 400V | 50HZ | 2850L × 1120W × 1650H | 1545 | YC4D120-D31۔ | 4 | 108 * 115 | 4.21 | 1500 | پانی کی کولنگ | بجلی کا آغاز | |
| ATYS-Y80F | 80 | 88 | 0.8 | 400V | 50HZ | 2850L × 1120W × 1650H | 1595 | YC4D140-D31۔ | 4 | 108 * 115 | 4.21 | 1500 | پانی کی کولنگ | بجلی کا آغاز | |
| ATYS-Y90F | 90 | 100 | 0.8 | 400V | 50HZ | 3000L × 1220W × 1720H | 1750 | YC4A155-D30 | 4 | 108 * 132 | 4.84 | 1500 | پانی کی کولنگ | بجلی کا آغاز | |
| ATYS-Y90FG | 90 | 100 | 0.8 | 400V | 50HZ | 2850L × 1120W × 1650H | 1650 | YC4D155-D31۔ | 4 | 103 * 113 | 4.21 | 1500 | پانی کی کولنگ | بجلی کا آغاز | |
| ATYS-Y110F | 110 | 120 | 0.8 | 400V | 50HZ | 3000L × 1220W × 1720H | 1880 | YC4A190-D30 | 4 | 108 * 132 | 4.84 | 1500 | پانی کی کولنگ | بجلی کا آغاز | |
| ATYS-Y120F | 120 | 132 | 0.8 | 400V | 50HZ | 3550L × 1220W × 1880H | 2454 | YC6A205-D30 | 6 | 108 * 132 | 7.26 | 1500 | پانی کی کولنگ | بجلی کا آغاز | |
| ATYS-Y140F | 140 | 154 | 0.8 | 400V | 50HZ | 3550L × 1220W × 1880H | 2518 | YC6A230-D30 | 6 | 108 * 132 | 7.25 | 1500 | پانی کی کولنگ | بجلی کا آغاز | |
| ATYS-Y144F | 144 | 160 | 0.8 | 400V | 50HZ | 3550L × 1220W × 2880H | 2620 | YC6A245-D30 | 6 | 108 * 132 | 7.25 | 1500 | پانی کی کولنگ | بجلی کا آغاز | |
| ATYS-Y160F | 160 | 176 | 0.8 | 400V | 50HZ | 3550L × 1202W × 1850H | 2780 | YC6A275-D30 | 6 | 108 * 132 | 7.25 | 1500 | پانی کی کولنگ | بجلی کا آغاز | |
| ATYS-Y200F | 200 | 220 | 0.8 | 400V | 50HZ | 4060L × 1520W × 2183H | 3650 | YC6MK350-D30 | 6 | 123 * 145 | 10.34 | 1500 | پانی کی کولنگ | بجلی کا آغاز | |
| ATYS-Y250F | 250 | 275 | 0.8 | 400V | 50HZ | 4060L × 1520W × 2183H | 3700 | YC6MK420-D30 | 6 | 123 * 145 | 10.34 | 1500 | پانی کی کولنگ | بجلی کا آغاز | |
| ATYS-Y280F | 280 | 308 | 0.8 | 400V | 50HZ | 4060L × 1520W × 2183H | 3760 | YC6MK450-D30 | 6 | 123 * 145 | 10.34 | 1500 | پانی کی کولنگ | بجلی کا آغاز | |
| ATYS-Y300F | 300 | 330 | 0.8 | 400V | 50HZ | 4400L × 1620W × 2322H | 4650 | YC6K500-D30/31 | 6 | 129 * 155 | 12.16 | 1500 | پانی کی کولنگ | بجلی کا آغاز | |
